MPG母排保护热缩套管
产品介绍:
辐射交联热缩型母排保护套管通常应用于中高低压变电站和高低压开关柜等电力产品中铜铝母线的绝缘防护,具有阻燃,耐高压的特点,分为MPG01、MPG10、MPG20、MPG35分别是0.6/1kv、6/10kv、15/20kv、26/35kv三类。
产品特点:

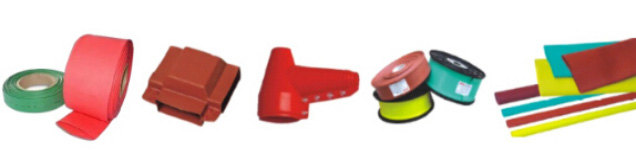

该产品配有收缩带、母排盒、避雷器保护盒
其他颜色和规格尺寸可以根据客户要求定制
技术指标:
序号
指标
试验方法
1
2
3
4
5
6
7
8
9
10 11 12
13
14
外观
硬度,邵氏A
密度,20℃,10³kg/m³
吸水率,%(14天后)
收缩温度,℃
轴向收缩率,%
拉伸强度,Mpa
伸长率,%
低温柔韧性,-40±2℃/4h
热冲击性能,200±2℃/4h
热老化性能,136±2℃/168h后
拉伸强度,Mpa
伸长率,%
击穿强度,KV/mm
体积电阻系数, Ω.cm
氧指数
表面光滑
≤80
1.34±0.1
≤0.5
130±5
≤10
≥12.0
≥400
无裂纹
不滴不流 ≥10.0
≥400
≥23.0
≥1*1014
≥28.0
MPG系列管在使用时推荐的对地和相间的空气绝缘距离:
负荷电压
规格
MPG10系列绝缘距
MPG10系列绝缘距
(KV)
(mm)
对地(mm)
相间(mm)
对地(mm)
相间(mm)
10
120
80
70
50
40
24
220
160
120
105
75
35
320
--
--
200
150
注:1.通常绝缘距离指不使用母排管时的相间绝缘距离
2.表中的绝缘距离可能会因为实际的开关柜内的排布情况而有所改变。
产品尺寸及适用范围:
产品规格
收缩前口径mm
收缩后壁厚mm
收缩后口径mm
MPG-X-20/8
≥20
2.0±0.1
<8
MPG-X-25/10
≥25
2.0±0.2
<10
MPG-X-30/12
≥30
2.5±0.2
<12
MPG-X-40/16
≥40
3.0±0.2
<16
MPG-X-50/20
≥50
3.0±0.2
<20
MPG-X-65/25
≥65
3.0±0.2
<25
MPG-X-75/30
≥75
3.0±0.2
<30
MPG-X-85/35
≥85
3.0±0.2
<35
MPG-X-100/40
≥100
3.0±0.2
<40
MPG-X-120/50
≥120
3.0±0.2
<50
MPG-X-150/60
≥150
3.0±0.2
<60
MPG-X-160/60
≥160
3.0±0.2
<60
MPG-X-200/74
≥200
3.0±0.2
<74
MPG-X-250/75
≥250
4.2±0.2
<75
MPG-X-300/95
≥300
4.2±0.1
<95
注:*X=35kv 20kv 10kv 1kv;柔软阻燃母排绝缘管热收缩管标准颜色为红、黄、绿色。
