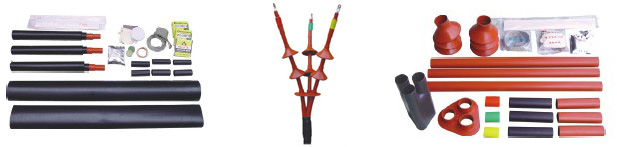

产品介绍:

产品分为单芯、三芯。终端头的绝缘管一般650mm长，但也可根据客户的要求加长到800mm、1000mm、1200mm。

产品优点:

交联电缆热缩型终端头双地线工艺。即钢锴地线和铜屏蔽地线分开，全电缆裕度更加合理。 交联电缆热缩型中间连接新工艺（三道密封工艺。电缆中间接头故障许多是因为密封不好造成的，我公司率先采用新工艺（三道密封工艺）使电缆运行起来更加安全可靠。所谓三道密封即外护层密封，内护层密封，再加内绝缘管两端的密封。

油浸电缆户内、外终端和中间连接:

在电缆分叉出采用耐油隔油热缩管，外再套一绝缘指套。产品安全、可靠。（也可根据客户要求提供导电指套工艺的产品

产品技术指标:

项目	试验项目	标准要求	试验结果	结论
15kv户内，户外终端及中间连接	工频耐压	45kv,min 不闪络，不击穿	45kv,min 未闪络，未击穿	通过
局部放电试验	13kv≤20pc	13kv时 2pc	通过
负荷循环试验，3个星期	5h加热时，3h冷却，加热时，导体问题为95℃	由以下试验评定
局部放电试验	13kv时放电量≤20pc	13kv时 2pc	通过
冲击电压试验	105kv，正负极性各10次，允许闪络一次，但不计入总试验次数	105kv未闪络，未击穿	通过
负极性直流电压试验	52kv/15min不闪络，不击穿	52kv/15min未闪络，未击穿	通过
4h工频电压试验	35kv/4h不闪络，不击穿	35kv/4h未闪络，未击穿	通过

规格表-1:

名称	型号	适用电缆截面mm2
10kv三芯户内终端	DS-TRSY10-NSY/3.1	25-50
	DS-TRSY10-NSY/3.2	70-120
	DS-TRSY10-NSY/3.3	150-240
	DS-TRSY10-NSY/3.4	300-400
10kv三芯户外终端	DS-TRSY10-NSY/3.1	25-50
	DS-TRSY10-WSY/3.2	70-120
	DS-TRSY10-WSY/3.3	150-240
	DS-TRSY10-WSY/3.4	300-400
10kv三芯中间接头	DS-JRSY10/3.1	25-50
	DS-JRSY10/3.2	70-120
	DS-JRSY10/3.3	150-240
	DS-JRSY10/3.4	300-400

Specification of splices:

名称	型号	适用电缆截面mm2
10kv三芯油浸电缆户内终端	DS-TRSZ10-NSY/3.1	25-50
	DS-TRSZ10-NSY/3.2	70-120
	DS-TRSZ10-NSY/3.3	150-240
	DS-TRSZ10-NSY/3.4	300-400
10kv三芯油浸电缆户外终端	DS-TRSZ10-WSY/3.1	25-50
	DS-TRSZ10-WSY/3.2	70-120
	DS-TRSZ10-WSY/3.3	150-240
	DS-TRSZ10-WSY/3.4	300-400
10kv三芯油浸电缆中间接头	DS-JRSZ10/3.1	25-50
	DS-JRSZ10/3.2	70-120
	DS-JRSZ10/3.3	150-240
	DS-JRSZ10/3.4	300-400
